Como proveedor líder de detectores de defectos ultrasónicos, a menudo me preguntan si nuestros dispositivos pueden detectar eficazmente defectos en las placas. Esta pregunta no sólo es relevante para industrias como la manufacturera, la construcción y la aeroespacial, sino que también es crucial para garantizar la seguridad y confiabilidad de diversas estructuras. En esta publicación de blog, profundizaré en las capacidades de los detectores de fallas ultrasónicos para detectar fallas en las placas, explicaré los principios subyacentes y resaltaré las características de nuestros productos que los hacen adecuados para esta tarea.
Cómo funcionan los detectores de fallas ultrasónicos
Los detectores de defectos ultrasónicos funcionan según el principio de las ondas ultrasónicas. Cuando se introduce una onda ultrasónica en un material, viaja a través del medio hasta encontrar una discontinuidad, como una grieta, un vacío o una inclusión. En este punto, una parte de la onda ultrasónica se refleja de regreso al detector. Al analizar el tiempo que tarda la onda reflejada en regresar y la amplitud de la señal, el detector puede determinar la presencia, ubicación y tamaño del defecto.
El proceso comienza con un transductor, que es un componente clave del detector de fallas ultrasónico. El transductor convierte la energía eléctrica en ondas ultrasónicas y viceversa. Cuando se coloca sobre la superficie de una placa, el transductor emite pulsos ultrasónicos al material. Estos pulsos viajan a través de la placa a una velocidad conocida. Si hay un defecto en la trayectoria de la onda ultrasónica, parte de la energía de la onda se refleja. Luego, el transductor recibe la onda reflejada y la convierte nuevamente en una señal eléctrica. El software del detector analiza esta señal para proporcionar información sobre la falla.
Detección de defectos en placas
Las placas se utilizan ampliamente en diversas industrias y la detección de fallas en ellas es de suma importancia. Los tipos comunes de defectos en las placas incluyen grietas, laminaciones, porosidad e inclusiones. Los detectores de defectos ultrasónicos son muy eficaces para detectar este tipo de defectos.
Por ejemplo, las grietas en las placas se pueden detectar mediante la fuerte reflexión de ondas ultrasónicas en la interfaz de la grieta. La señal reflejada por una grieta se caracteriza típicamente por un pico de alta amplitud en la pantalla del detector. El tiempo de vuelo de la onda reflejada se puede utilizar para calcular la distancia de la grieta al transductor, lo que permite determinar la ubicación con precisión.
También se pueden detectar laminaciones, que son defectos planos paralelos a la superficie de la placa. Dado que las laminaciones interrumpen la propagación normal de las ondas ultrasónicas, provocan reflejos que el detector puede identificar. Por el contrario, la porosidad y las inclusiones dispersan las ondas ultrasónicas. Esta dispersión da como resultado una reducción de la amplitud de la onda transmitida y la aparición de múltiples pequeños reflejos. Al analizar estas señales, el detector puede detectar y cuantificar la presencia de porosidad e inclusiones.
Nuestros detectores de defectos ultrasónicos para inspección de placas
Ofrecemos una gama de detectores de defectos ultrasónicos diseñados específicamente para la inspección de placas. Estos detectores vienen con funciones avanzadas que mejoran su rendimiento y confiabilidad.

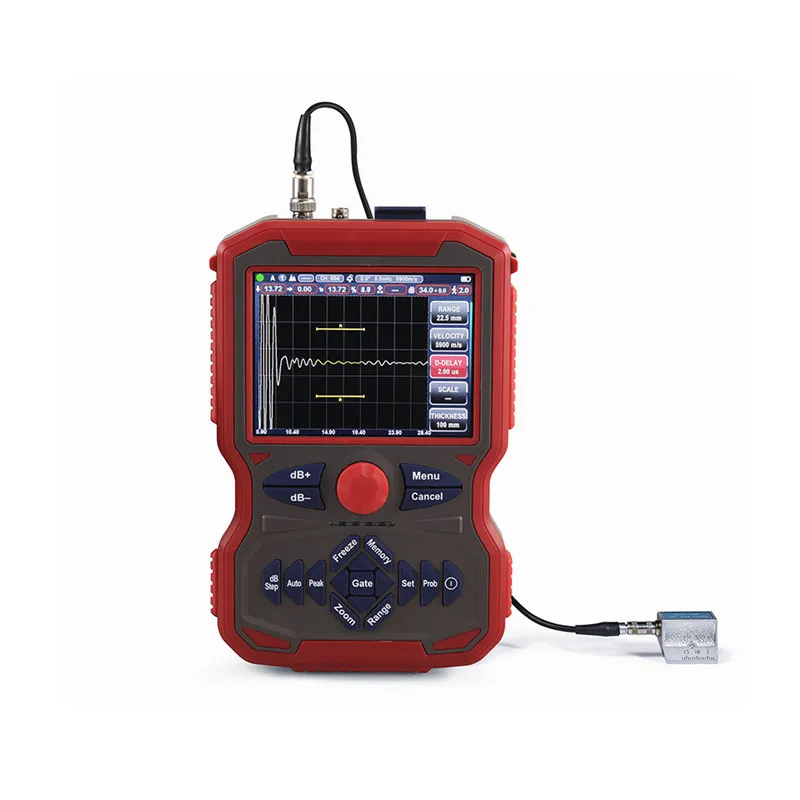

Uno de nuestros productos populares es elDetector de grietas UT inteligente AVG AWS B Scan. Este detector está equipado con tecnología de imágenes de escaneo B, que proporciona una vista en sección transversal de la placa. La imagen de escaneo B permite una comprensión más intuitiva de la forma y el tamaño del defecto. También tiene incorporados los estándares AVG (Distancia - Amplitud - Tamaño) y AWS (Sociedad Estadounidense de Soldadura), que se utilizan ampliamente en la industria para dimensionar y evaluar fallas.

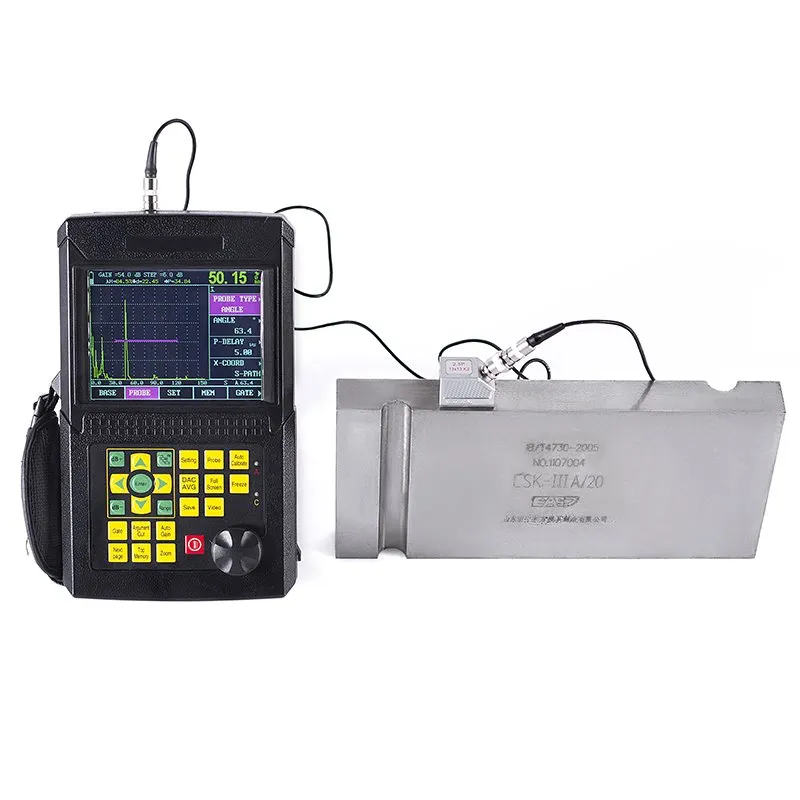

ElDetector de fallas ultrasónico digital UTes otra excelente opción para la inspección de placas. Cuenta con una pantalla digital de alta resolución que proporciona señales claras y precisas. El detector tiene una amplia gama de parámetros ajustables, como ganancia, ancho de pulso y frecuencia, lo que permite un rendimiento óptimo en diferentes materiales de placas y escenarios de inspección.
NuestroDetector de fallas ultrasónico digital portátilEs ideal para la inspección de placas in situ. Es liviano y fácil de transportar, lo que lo hace adecuado para su uso en diversos lugares. A pesar de su portabilidad, ofrece capacidades de alto rendimiento, incluida la adquisición rápida de datos y la detección precisa de fallas.
Factores que afectan la detección de defectos en las placas
Si bien los detectores de defectos ultrasónicos son muy eficaces para detectar defectos en las placas, varios factores pueden afectar el proceso de detección.
El espesor de la placa es un factor importante. En placas más gruesas, las ondas ultrasónicas pueden experimentar una mayor atenuación, lo que puede reducir la amplitud de la señal reflejada. Esto puede hacer que sea más difícil detectar pequeños defectos. Sin embargo, nuestros detectores están diseñados con transductores de alta potencia y algoritmos avanzados de procesamiento de señales para superar este problema.
Las propiedades del material de la placa también influyen. Diferentes materiales tienen diferentes propiedades acústicas, como la velocidad y la atenuación del sonido. Por ejemplo, los materiales con alta atenuación, como algunos tipos de aleaciones, pueden requerir ajustes en la configuración del detector para garantizar una detección precisa de defectos. Nuestros detectores permiten un fácil ajuste de parámetros para adaptarse a diferentes materiales.
Las condiciones de la superficie de la placa también pueden afectar el rendimiento del detector de defectos ultrasónico. Las superficies rugosas o sucias pueden provocar la dispersión de las ondas ultrasónicas, lo que da lugar a resultados inexactos. Se recomienda limpiar y alisar la superficie de la placa antes de la inspección para garantizar un acoplamiento óptimo entre el transductor y la placa.
Conclusión
En conclusión, los detectores de defectos ultrasónicos son muy capaces de detectar defectos en las placas. Su capacidad para identificar con precisión la presencia, ubicación y tamaño de los defectos los convierte en una herramienta esencial en industrias donde la integridad de las placas es crítica. Nuestra gama de detectores de defectos ultrasónicos, incluido elDetector de grietas UT inteligente AVG AWS B Scan,Detector de fallas ultrasónico digital UT, yDetector de fallas ultrasónico digital portátil, están diseñados para cumplir con los exigentes requisitos de inspección de placas.
Si necesita detectores de fallas ultrasónicos de alta calidad para la inspección de placas o tiene alguna pregunta sobre nuestros productos, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a encontrar la solución más adecuada para sus necesidades específicas.
Referencias
- Krautkramer, J. y Krautkramer, H. (1990). Ensayos Ultrasónicos de Materiales. Springer-Verlag.
- Sociedad Estadounidense de Ensayos No Destructivos (ASNT). (2019). Manual de pruebas ultrasónicas. ASNT.
